UK80 ブロック端子台（DIN35レール／直付け）
特徴
ねじアップ式を採用。配線作業時間を大幅に短縮できます。
端子ねじが脱落しないので安心してご使用いただけます。
DIN35㎜幅レールに対応しています。
シャフト式にも組み立て可能。取付スペースに制約があるときに便利です。
C-UL/ENの海外規格認定品です。
ご注文形式
UK80
30
CU
(C-UL)
1 基本形式 (端子台単品をご注文の際は基本形式のみをご指定ください)
2 ブロック数
3 組立仕様
- CU：DINレール式 (使用レール：UK-c)
- CH：ハイマウントDINレール式 (使用レール：EK-ch)
- J：シャフト式（最大20極）
※指定無き場合に組端子台は、記名板、保護カバー付きです。
4 海外規格
- 無記入：標準（ラベルなし）
- （C-UL）：C-UL規格認定品
- （EN）：EN規格認定品
仕様
| 形式 | UK80 |
|---|---|
| 定格電圧 | 600V |
| 定格電流 | 80A |
| 適合電線 | 14mm2（22mm2）注1 |
| ネジサイズ | M6 |
| 端子間ピッチ | 15.5mm |
| 商用周波耐電圧 | AC2500V・1分間 |
| 絶縁抵抗 | DC500Vメガにて1000MΩ以上 |
| 使用周囲温度 | －20～+55℃ |
| 端子台材質 | ポリカーボネート |
| 締付トルク範囲 | 2.5～3.75N・m（圧着端子使用時） |
| 単体梱包数 | 300（60×5） |
注1：JIS 規格外22mm2の圧着端子が接続可能です。
アクセサリ
| 形式 | 梱包数 | ||
|---|---|---|---|
| レール式 | 取り付けレール | UK-c (1m、1.5m、2m) | 10 |
| EK-ch (1m、1.5m、2m) | 10 | ||
| レールエンドキャップ | UK-ec (UK-c用) | 100 | |
| EK-ec (EK-ch用) | 100 | ||
| 終末板 | UK60/80/100-a | 50 | |
| 固定金具 | UK-b | 100 | |
| シャフト式 | シャフトロッド | UK-f | - |
| 側板 注2 | UK601/801/1001-g | 10 | |
| UK602/802/1002-g | 10 | ||
| 共用 | 記名板 | KT-e (1m) | 50 |
| KT-e （25m） | 2 | ||
| 保護カバー | KT60-d (920mm) | 20 |
注2：必ずセットでご使用ください。
外形図
取り付けピッチとレール長
| 極数 | ピッチ | レール |
|---|---|---|
| 1 | 50 | 75 |
| 2 | 75 | 100 |
| 3 | 75 | 100 |
| 4 | 100 | 125 |
| 5 | 100 | 125 |
| 6 | 125 | 150 |
| 7 | 150 | 175 |
| 8 | 150 | 175 |
| 9 | 175 | 200 |
| 10 | 200 | 225 |
| 極数 | ピッチ | レール |
|---|---|---|
| 11 | 200 | 225 |
| 12 | 225 | 250 |
| 13 | 225 | 250 |
| 14 | 250 | 275 |
| 15 | 275 | 300 |
| 16 | 275 | 300 |
| 17 | 300 | 325 |
| 18 | 325 | 350 |
| 19 | 325 | 350 |
| 20 | 350 | 375 |
| 極数 | ピッチ | レール |
|---|---|---|
| 21 | 350 | 375 |
| 22 | 375 | 400 |
| 23 | 400 | 425 |
| 24 | 400 | 425 |
| 25 | 425 | 450 |
| 26 | 450 | 475 |
| 27 | 450 | 475 |
| 28 | 475 | 500 |
| 29 | 475 | 500 |
| 30 | 500 | 525 |
| 極数 | ピッチ | レール |
|---|---|---|
| 31 | 525 | 550 |
| 32 | 525 | 550 |
| 33 | 550 | 575 |
| 34 | 550 | 575 |
| 35 | 575 | 600 |
| 36 | 600 | 625 |
| 37 | 600 | 625 |
| 38 | 625 | 650 |
| 39 | 650 | 675 |
| 40 | 650 | 675 |
| 極数 | ピッチ | レール |
|---|---|---|
| 41 | 675 | 700 |
| 42 | 675 | 700 |
| 43 | 700 | 725 |
| 44 | 725 | 750 |
| 45 | 725 | 750 |
| 46 | 750 | 775 |
| 47 | 775 | 800 |
| 48 | 775 | 800 |
| 49 | 800 | 825 |
| 50 | 800 | 825 |

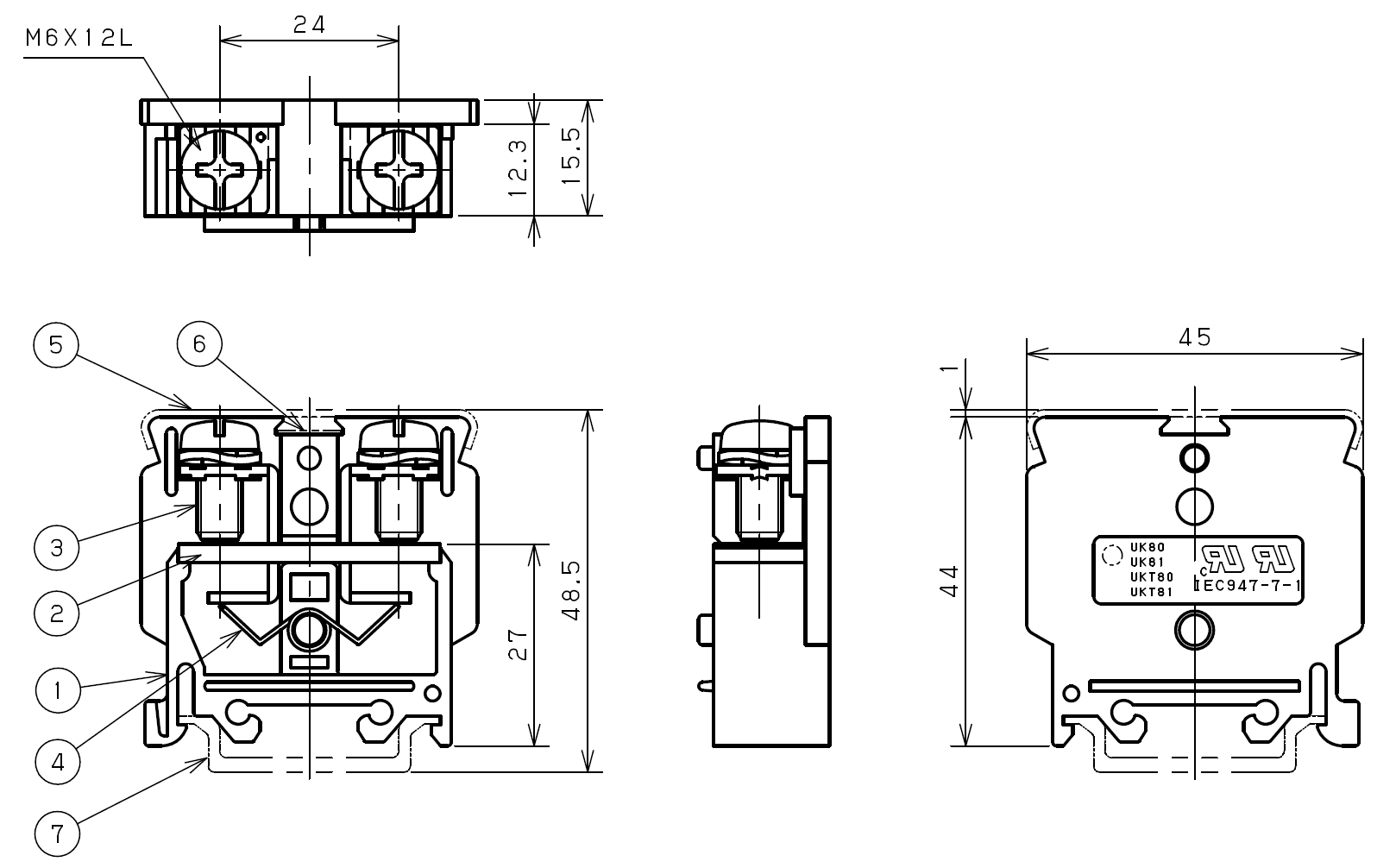

単体外形図・構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | 本体 | ポリカーボネート | 黒色 |
| 2 | ターミナル | 真鍮 | ニッケルメッキ |
| 3 | 端子ねじ | 鋼 | 3点セット 三価クロメートメッキ |
| ばね座金 | 鋼 | ||
| 線押え座金 | 鋼 | ||
| 4 | 端子ばね | ステンレス | |
| 5 | 保護カバー | ポリカーボネート | アクセサリー |
| 6 | 記名板 | ポリ塩化ビニル | |
| 7 | 取付レール | アルミ |
海外規格仕様
| 仕様 | EN | UL・C-UL |
|---|---|---|
| 形式 | UK80 | UK80 |
| 承認番号 | Certificate No.J9451496 | File No.E70906 |
| 定格絶縁電圧 | 600V (レール式400V) | 600V |
| 定格通電電流 | 80A(AWG.4接続時) | 80A |
| 定格適合電線 | AWG.10-4 絶縁被覆付圧着端子 | AWG.10-6 (ファクトリーワイヤリングのみ使用可) |
| 締付トルク | 2.5(N・m) | 2.5(N・m) |
| 使用条件 | 汚染度：３ | インダストリアル |
