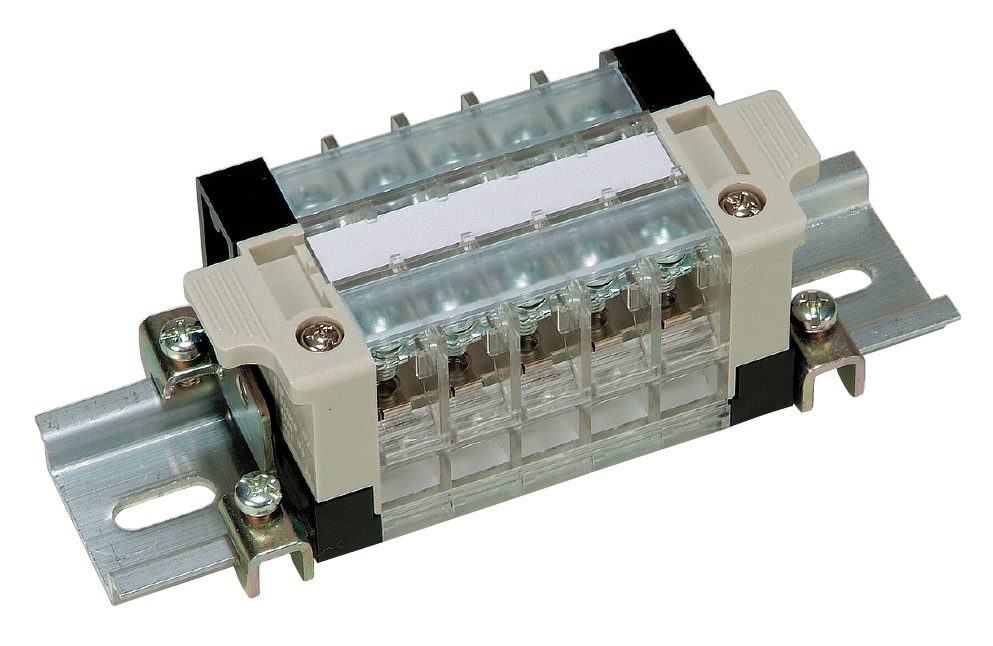

UCK15S1/4 コネクタブロック端子台（脱着式）
特徴
配線済みケーブルを取りはすずことなく、ワンタッチで全極着脱可能です。
接触部が金メッキ仕様の微小電流対応品です。
端子部はねじアップ式を採用。ネジが脱落せず、スムーズに配線が行えます。
端子台を分離した時に、接触部（コネクタ部）を保護する安全カバーが装着可能です。
ご注文形式
UCK15S1/4
15
CU
1 基本形式
2 ブロック数
3 組立仕様
- CU：DINレール式 (使用レール：UK-c)
- CH：ハイマウントDINレール式 (使用レール：EK-ch)
※指定無き場合に組端子台は、記名板、保護カバー付きです。
端子台単品での販売はしておりません。組端子台での販売となります。1次側のみ、2次側のみの販売は可能です。
仕様
| 型式 | UCK15S1/4 |
|---|---|
| 定格電圧 | 600V |
| 定格通電電流 | 15A |
| 適合電線 | 5.5mm2 |
| ネジサイズ | M4 |
| 端子間ピッチ | 10.3ｍｍ |
| 最大ブロック数 | 22極 |
| 特徴 | 5.5㎟接続可能 微小電流対応品 |
| 締付トルク範囲 | 0.8N・m～1.2N・m（圧着端子使用時） |
| 商用周波耐電圧 | AC2500V・1分間 |
| 絶縁抵抗 | 1000MΩ以上（DC500Vメガ） |
| 接触抵抗 | 50ｍΩ以下（初期値） |
| 接触部メッキ仕様 | 金メッキ |
| 挿抜耐久 | 200回 |
| 使用周囲温度 | -20℃～+55℃ |
アクセサリ
| 形式 | 梱包数 | |
|---|---|---|
| 取り付けレール | UK-c (1m、1.5m、2m) | 10 |
| EK-ch (1m、1.5m、2m) | 10 | |
| レールエンドキャップ | UK-ec (UK-c用) | 100 |
| EK-ec (EK-ch用) | 100 | |
| 安全カバー | SK-e（650ｍｍ） | 50 |
| 固定金具 | UK-b | 100 |
| 記名板 | UK-HOe (1m) | 50 |
| 保護カバー | KG-d (1m) | 10 |
| KG-d (2m) | 10 |
外形図
取り付けピッチとレール長
| 極数 | ピッチ | レール |
|---|---|---|
| 1 | 75 | 100 |
| 2 | 75 | 100 |
| 3 | 100 | 125 |
| 4 | 100 | 125 |
| 5 | 125 | 150 |
| 6 | 125 | 150 |
| 7 | 125 | 150 |
| 8 | 150 | 175 |
| 9 | 150 | 175 |
| 10 | 175 | 200 |
| 極数 | ピッチ | レール |
|---|---|---|
| 11 | 175 | 200 |
| 12 | 175 | 200 |
| 13 | 200 | 225 |
| 14 | 200 | 225 |
| 15 | 225 | 250 |
| 16 | 225 | 250 |
| 17 | 250 | 275 |
| 18 | 250 | 275 |
| 19 | 250 | 275 |
| 20 | 275 | 300 |
| 極数 | ピッチ | レール |
|---|---|---|
| 21 | 275 | 300 |
| 22 | 300 | 325 |
単体外形図・構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | 端子台本体(1) | ポリカーボネート | 透明 |
| 2 | 端子台本体(2) | ポリカーボネート | 透明 |
| 3 | ターミナル(1) | 真鍮 | 金メッキ |
| 4 | ターミナル(2) | 真鍮 | ニッケルメッキ |
| 5 | ターミナル(3) | りん青銅 | 金メッキ |
| 6 | 端子ねじ | 鋼 | 3点セット 三価クロメートメッキ |
| ばね座金 | 鋼 | ||
| 線押え金具(左) | 鋼 | ||
| 7 | 端子ねじ | 鋼 | 3点セット 三価クロメートメッキ |
| ばね座金 | 鋼 | ||
| 線押え金具(右) | 鋼 | ||
| 8 | 端子ばね | ステンレス | |
| 9 | 保護カバー | ポリカーボネート | 透明(KG-d) |
| 10 | 記名板 | ポリ塩化ビニル | 白(UK-HOe) |
| 11 | 側板(1) | ポリカーボネート | 黒色 |
| 12 | 側板(2) | ポリカーボネート | 黒色 |
| 13 | 側板(3) | ポリカーボネート | ベージュ |
| 14 | 側板(4) | ポリカーボネート | ベージュ |
| 15 | 固定ねじ | 鋼 | 3点セット 三価クロメートメッキ |
| 固定ねじ用ばね | 鋼 | ||
| 線押え金具(左) | 鋼 | ||
| 16 | 連結シャフト | 鋼 | |
| 17 | 六角ナット | 鋼 | |
| 18 | レール固定金具 | 鋼 | |
| 19 | 取付レール | アルミ |
