PXGR32 リレーターミナル　G7Tリレー搭載

特徴

I/O点数　32点

縦置き時ダクトに対して右側取付の標準タイプ。Lタイプとの組み合わせで省スペース化が図れます。

セルフアップ式(PS)、ねじアップ式(PX)、ねじアップ式2ピースコネクタ(HTX)端子台を選択可能

広範囲な電圧仕様に対応しています。（DC12～110V、AC100～220V）

DRY,WET回路選択可能

b接点出力リレーやSSRも搭載可能です。

コネクタタイプのTKNシリーズと直接接続可能です。

ご注文形式

PXGR32

D02

CMF2

1基本形式

PSGR32：I/O点数32点、セルフアップ式端子台
PXGR32：I/O点数32点、ねじアップ式端子台
HTXGR32：I/O点数32点、ねじアップ式2ピースコネクタ端子台

2 搭載コネクタ

コネクタ記号	メーカ	コネクタ形式（32点用）
2	オムロン	XG4A-4031
3	日本航空電子	PS-40PE-D4T1-LP1
4	ヒロセ電機	HIF3BA-40PA-2.54DSA
6	富士通	FCN-364P040-AU

3 電圧仕様（リレーコイル）

D01：DC12V
D02：DC24V
D04：DC48V
D11：DC100V/110V
A11：AC100V/110V
A22：AC200V/220V
（出力用はDC12V、DC24V）

4 I/O区分

I ：入力用
ILP：入力用/下段端子Pコモン　　取付方向＝標準タイプのみ
OP：出力用Pコモン
ON：出力用Nコモン

5 回路構成

無記入：DRY回路
W ： WET回路

6 コーティング仕様

無記入：基板コーティングなし
CMF：基板コーティングあり、部品面のみ、1回塗り
CMR：基板コーティングあり、はんだ面のみ、1回塗り
CMW：基板コーティングあり、両面、1回塗り
CMF2：基板コーティングあり、部品面のみ、2回塗り
CMR2：基板コーティングあり、はんだ面のみ、2回塗り
CMW2：基板コーティングあり、両面、2回塗り

一般仕様

定格※）	入力用	リレーコイル側（端子台側）		DC12V、24V、48V、100（110）V AC100（110）V、200（220）V
	入力用	接点側（コネクタ側）		抵抗・誘導負荷：DC30V-1A
	出力用	リレーコイル側（コネクタ側）		DC12V、DC24V
		接点側（端子台側）		抵抗負荷：AC250V-3A／DC30V-3A 誘導負荷：AC250V-2A／DC30V-2A
		コモンライン（WET回路）	I/O点数	32点
			電流容量	MAX10A
			コモン点数	16点／1コモン
絶縁抵抗				DC500Vメガにて1000MΩ以上（充電部一括と接地間）
商用周波耐電圧				AC2000V（50/60Hz）1分間（充電部一括と接地間）
雷インパルス				1.2/50μs、4000V（充電部一括と接地間）
耐振動性				周波数：10～55Hz、複振幅：1.5mm
耐衝撃性				491m/s2（50G）以上（リレーは除く）
適合電線				最大2mm2
適合圧着端子				R2-3.5
締付トルク範囲				0.8～1.2N・m（圧着端子使用時） 0.4N・m（圧着端子不使用時）
リレー故障率P水準（開閉頻度12回/minにおける値です）			入力用	DC1V-100μA
リレー故障率P水準（開閉頻度12回/minにおける値です）			出力用	DC5V-10mA
使用周囲温度				－20～＋55℃
保存温度				－25～＋70℃
相対湿度				45～85％R.H.
搭載リレー				G7T-1112S、1122S（オムロン製）
質量				PXGR32：約1500g

※2）定格はリレーの接点仕様とは異なりますのでご注意ください。
●ご注意リレーターミナルのコネクタ側にAC電源の設備を接続される場合はご相談ください。
（端子台からコネクタ側設備への電源供給ラインはDC専用です。)

G7Tリレー開閉容量の最大値(出力用)

(耐久性100万回)

消費電力

全点ON時

用途	電圧		I/O点数：32点
入力用	DC12V		18.0W
	DC24V		17.5W
	DC48V		19.0W
	DC100V/110V		24.6W
	AC100V	50Hz	32.6VA
	AC100V	60Hz	28.8VA
	AC110V	50Hz	38.7VA
	AC110V	60Hz	34.1VA
	AC200V	50Hz	32.6VA
	AC200V	60Hz	28.8VA
	AC220V	50Hz	38.7VA
	AC220V	60Hz	34.1VA
出力用	DC12V		18.0W
出力用	DC24V		19.8W

リレー・SSR組合せ表

用途	電圧仕様		搭載リレー（オムロン製）	適合SSR（オムロン製）
入力用	A11	AC100V/110V	G7T-1122S	G3TA-IAZR02S　AC100-240V
	A22	AC200V/220V		G3TA-IAZR02S　AC100-240V
	D02	DC24V		G3TA-IDZR02S　DC5-24V
出力用	D02	AC100V～240V負荷	a接点：G7T-1112S b接点：G7T-1012S（標準外）	G3TA-OA202SZ　DC24V
		DC5V～48V負荷		G3TA-ODX02S　DC24V
		DC48V～200V負荷		G3TA-OD201S　DC24V

SSRには極性があります。端子台上段がプラス、下段がマイナスです。
極性を間違えると動作しません。出力用SSRを使用する場合は、1個おきでご使用下さい。（最大16点）

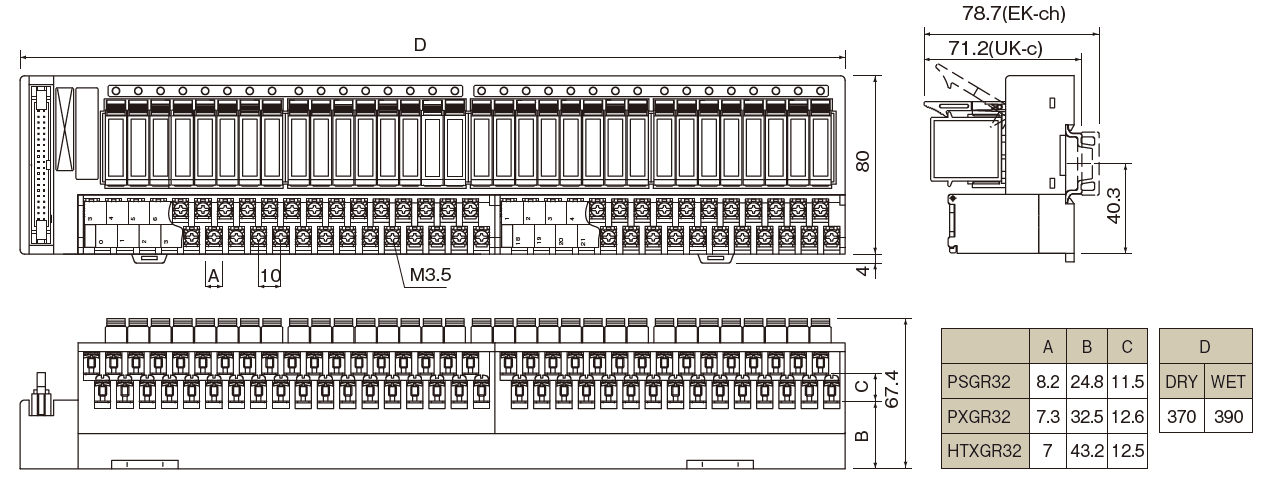

外形寸法図

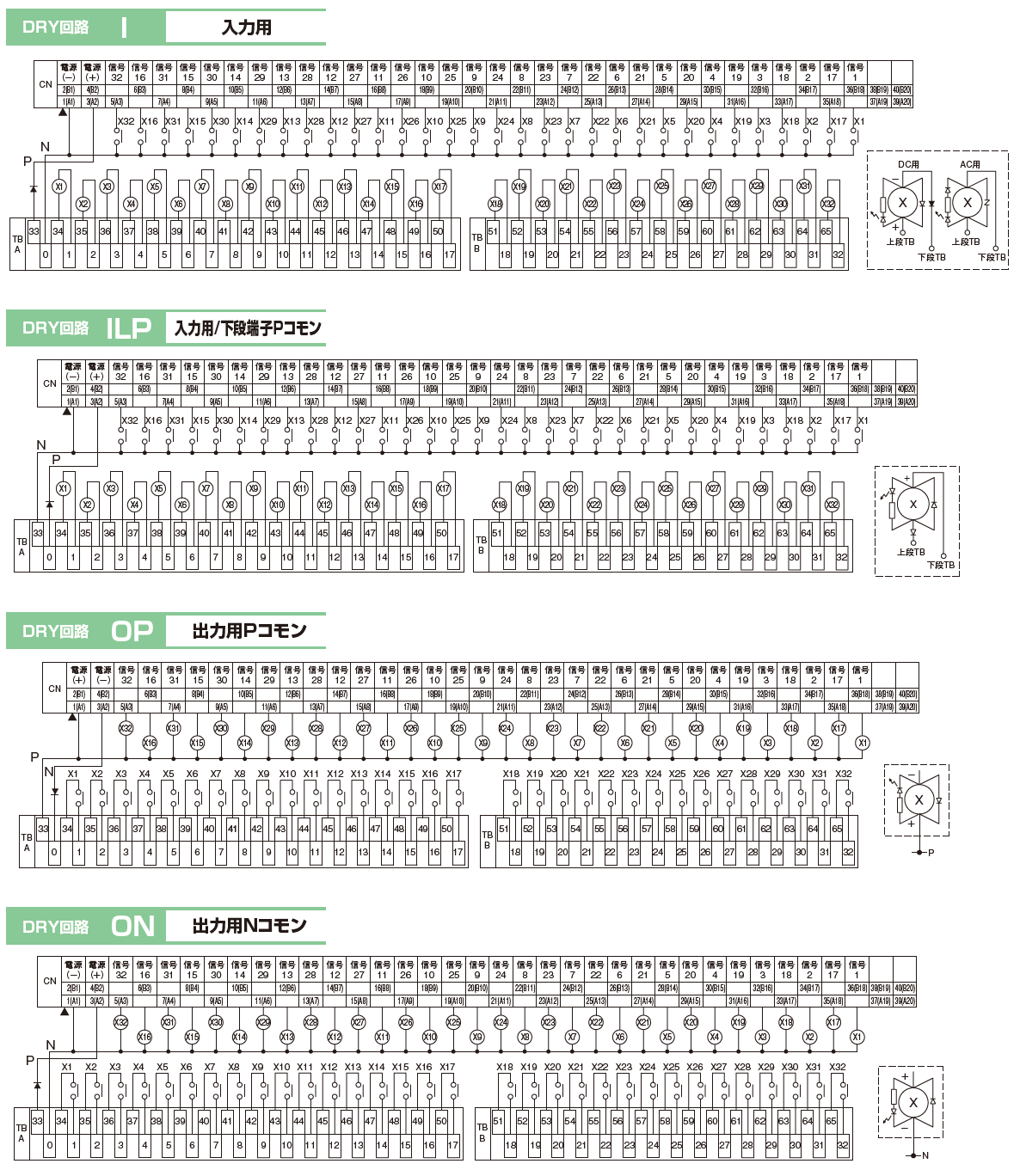

回路図　DRY回路

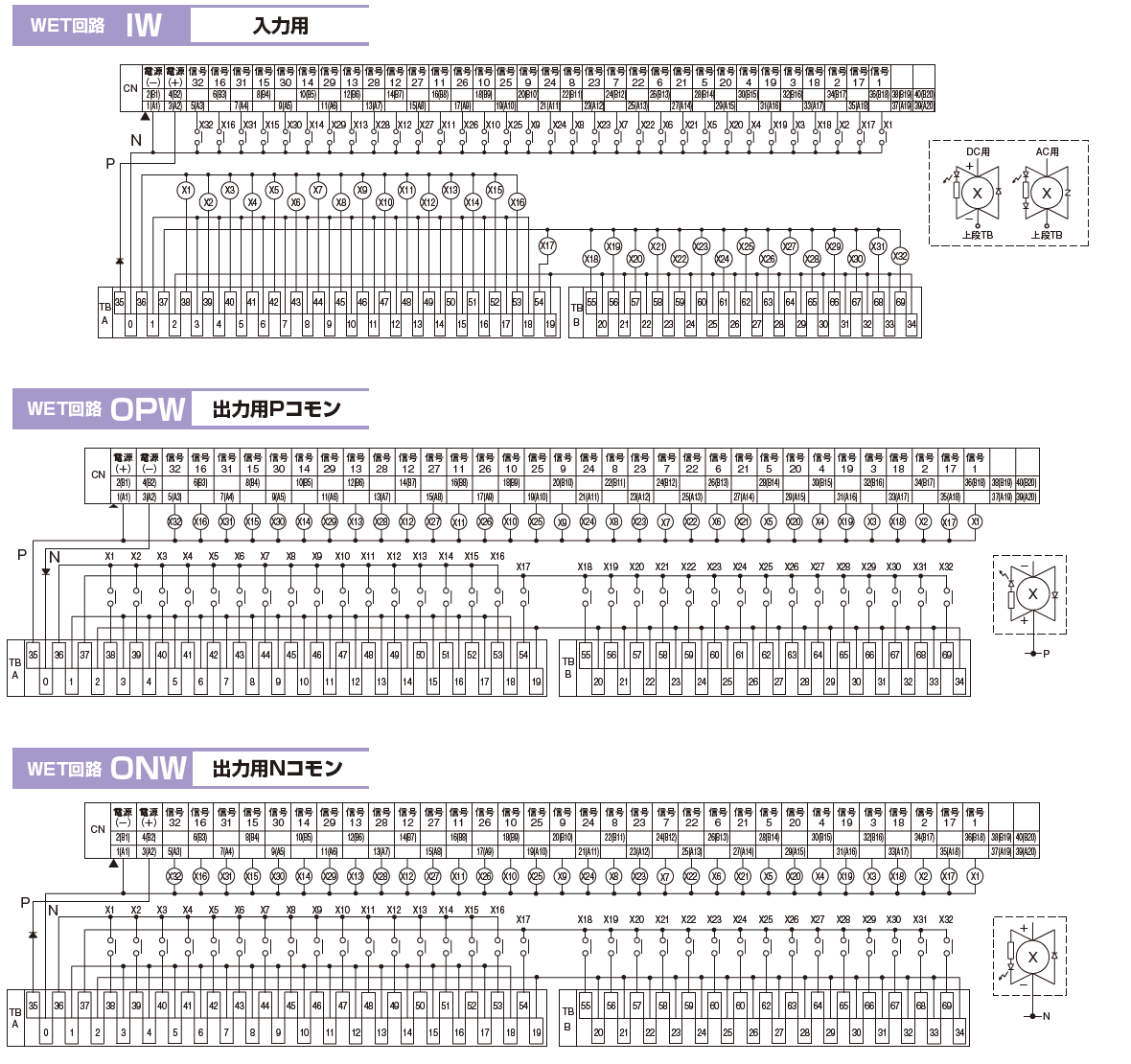

回路図　WET回路

接続ケーブル

32点接続用I/Oケーブル

★：ケーブル長（cm表記）/ケーブル長は10cm単位となります。

PLCメーカ	PLC形式	ケーブル形式	I/O区分
三菱電機	QX41　QX42　QX71　QX72	32MI-AI-H0001-★	入力
	AJ65SBTCF1-32D　RX41C4　RX42C4	32MI-AI-H0001-★	入力
	QY41P　QY42P	32MI-AOP-H0002-★	シンク出力
	AJ65SBTCF1-32T　RY41NT2P　RY42NT2P	32MI-AOP-H0002-★	シンク出力
	QY81P	32MI-AON-H0003-★	ソース出力
東芝	DI235　DI335　DI335H	32TO-AI-H0036-★	入力
	DI634　DI635	32TO-AI-H0036-★	入力
	DO235　DO335　DO634　DO635	32TO-AOP-H0037-★	シンク出力
オムロン	CJ1W-ID231/ID261　CS1W-ID231/ID261	32YO-AI-H0017-★	入力
横河電機	F3XD32-3F/4F/5F　F3XD64-3F/4F
横河電機	F3XD32-3N/4N/5N　F3XD64-3N/4N
日立産機システム	EH-XD32
オムロン	CJ1W-OD231/OD261　CS1W-OD231/OD261	32YO-AOP-H0018-★	シンク出力
横河電機	F3YD32-1P　F3YD64-1P
横河電機	F3YD32-1A　F3YD64-1A　F3YD64-1F
日立産機システム	EH-YT32
オムロン	CJ1W-OD232/OD262	32OM-AON-H0006-★	ソース出力
オムロン	CS1W-OD232/OD262	32OM-AON-H0052-★
横河電機	F3YD32-1R　F3YD64-1R	32YO-AON-H0019-★
日立産機システム	EH-YTP32	32YO-AON-H0019-★
富士電機	NP1X3206-W	32FD-AI-H0693-★	入力
富士電機	NP1Y32T09P1	32FD-AOP-H0692-★	シンク出力
キーエンス	KV-C32XA/C64XA/C64XB	32KQ-C-H0027-★	入力
	KV-C32TA/C64TA		シンク出力
	KV-C32TAP/C64TAP		ソース出力

● 上記ケーブルをご使用の場合、リレーターミナルの搭載コネクタは［V6］を選定ください。
● 片側圧着端子（バラ線）タイプなど各種ケーブルの製作も可能です。また、接続に便利なコネクタ分岐ユニット（PSCシリーズ）も準備しております。別途お問い合わせください。
● 入力は対応していないシリーズがありますのでご注意ください。

アクセサリ

	型式	適合レール	梱包数
取付レール	UK-c（1.0ｍ、1.5ｍ、2.0ｍ）	―	10
取付レール	EK-ch（1.0ｍ、1.5ｍ、2.0ｍ）	―	10
固定金具	UK-b	UK-c、EK-ch	100
レールエンドキャップ	UK-ec	UK-c	100
レールエンドキャップ	EK-ec	EK-ch	100

	型式	定格電流	適備考
短絡板	PXG-2YC	8A	32点用（端子台分割部の接続に使用）
短絡板	P10-( )SLC	8A	(　)極数　2,3,4,5,6,7,8,15,16,17,18

ご使用上の注意

リレーの交換について

感電や誤動作の原因となりますので、電源を入れた状態でリレーの着脱をしないでください。
本体定格と異なる電圧のリレーは搭載できません。

配線について

故障の原因となりますので、電源及び各信号の電圧及び極性にご注意ください。
電源を入れた状態でコネクタの着脱をしないでください。誤動作の原因となります。
接続ケーブルは確実に固定されていることを確認ください。

コネクタのピン番号について

コネクタのピン番号の表示方法にご注意ください。
富士通製コネクタはA/B列表示となりますので、下記をご参考ください。

SSRをご使用の場合

出力用のSSRを使用する場合は1個おきでご使用ください。
周囲温度により負荷電流は下記の通りとなります。
接続の際は極性にご注意ください。（端子台上段がプラス、下段がマイナス側になります。）

安全に関するご注意

表示された定格範囲内でお使いください。
当社製品は人命にかかわるような状況の下で使用される機器に用いられることを目的として設計・製造されたものではありません。
特殊用途をご検討の際には、お問い合わせください。
故障による重大事故が予測される設備に適用される際は、安全装置を設置してください。
有機溶剤、油脂類などがかからない状態でご使用ください。
高温、多湿、塵埃、腐食性ガス、振動衝撃など異常環境下での使用はお避けください。
製品の接点定格を超える負荷に対して絶対に使用しないでください。絶縁不良や接点の溶着など、規定の性能を損なうばかりでなくリレー自体の焼損や故障の原因となります。
リレーの耐久性は使用条件により大きく異なります。ご使用に当たっては使用条件を確認の上ご使用ください。

外形図ダウンロード

PDF DXF
