PXGR8 リレーターミナル G7Tリレー搭載
特徴
I/O点数 8点
縦置き時ダクトに対して右側取付可能な標準タイプ。
セルフアップ式(PS)、ねじアップ式(PX)、ねじアップ式2ピースコネクタ(HTX)端子台を選択可能
広範囲な電圧仕様に対応しています。(DC12~110V、AC100~220V)
DRY,WET回路選択可能
b接点出力リレーやSSRも搭載可能です。
ご注文形式
PXGR8
4
D02
I
W
CMF2
1基本形式
- PSGR8:I/O点数8点、セルフアップ式端子台
- PXGR8:I/O点数8点、ねじアップ式端子台
- HTXGR8:I/O点数8点、ねじアップ式2ピースコネクタ端子台
2 搭載コネクタ
コネクタ記号 | メーカ | コネクタ形式(8点用) |
---|---|---|
2 | オムロン | XG4A-2031 |
3 | 日本航空電子 | PS-20PE-D4T1-LP1 |
4 | ヒロセ電機 | HIF3BA-20PA-2.54DSA |
3 電圧仕様(リレーコイル)
- D01:DC12V
- D02:DC24V
- D04:DC48V
- D11:DC100V/110V
- A11:AC100V/110V
- A22:AC200V/220V
- (出力用はDC12V、DC24V)
4 I/O区分
- I : 入力用
- OP: 出力用Pコモン
- ON:出力用Nコモン
5 回路構成
- 無記入:DRY回路
- W : WET回路
6 コーティング仕様
- 無記入:基板コーティングなし
- CMF: 基板コーティングあり、部品面のみ、1回塗り
- CMR: 基板コーティングあり、はんだ面のみ、1回塗り
- CMW: 基板コーティングあり、両面、1回塗り
- CMF2: 基板コーティングあり、部品面のみ、2回塗り
- CMR2: 基板コーティングあり、はんだ面のみ、2回塗り
- CMW2: 基板コーティングあり、両面、2回塗り
一般仕様
定格 ※) | 入力用 | リレーコイル側(端子台側) | DC12V、24V、48V、100(110)V AC100(110)V、200(220)V | |
---|---|---|---|---|
入力用 | 接点側(コネクタ側) | 抵抗・誘導負荷:DC30V-1A | ||
出力用 | リレーコイル側(コネクタ側) | DC12V、DC24V | ||
接点側(端子台側) | 抵抗負荷:AC250V-3A/DC30V-3A 誘導負荷:AC250V-2A/DC30V-2A | |||
コモンライン (WET回路) | I/O点数 | 8点 | ||
電流容量 | MAX8A | |||
コモン点数 | 8点/1コモン | |||
絶縁抵抗 | DC500Vメガにて1000MΩ以上(充電部一括と接地間) | |||
商用周波耐電圧 | AC2000V(50/60Hz)1分間(充電部一括と接地間) | |||
雷インパルス | 1.2/50μs、4000V(充電部一括と接地間) | |||
耐振動性 | 周波数:10~55Hz、複振幅:1.5mm | |||
耐衝撃性 | 491m/s2(50G)以上(リレーは除く) | |||
適合電線 | 最大2mm2 | |||
適合圧着端子 | R2-3.5 | |||
締付トルク範囲 | 0.8~1.2N・m(圧着端子使用時) 0.4N・m(圧着端子不使用時) | |||
リレー故障率P水準 (開閉頻度12回/minにおける値です) | 入力用 | DC1V-100μA | ||
出力用 | DC5V-10mA | |||
使用周囲温度 | -20~+55℃ | |||
保存温度 | -25~+70℃ | |||
相対湿度 | 45~85%R.H. | |||
搭載リレー | G7T-1112S、1122S(オムロン製) | |||
質量 | PXGR8:約440g |
※) 定格はリレーの接点仕様とは異なりますのでご注意ください。
●ご注意 リレーターミナルのコネクタ側にAC電源の設備を接続される場合はご相談ください。
(端子台からコネクタ側設備への電源供給ラインはDC専用です。)
G7Tリレー開閉容量の最大値(出力用)
(耐久性100万回)
消費電力
全点ON時
用途 | 電圧 | I/O点数:8点 | |
---|---|---|---|
入力用 | DC12V | 4.5W | |
DC24V | 4.4W | ||
DC48V | 4.8W | ||
DC100V/110V | 6.2W | ||
AC100V | 50Hz | 8.2VA | |
60Hz | 7.2VA | ||
AC110V | 50Hz | 9.7VA | |
60Hz | 8.5VA | ||
AC200V | 50Hz | 8.1VA | |
60Hz | 7.2VA | ||
AC220V | 50Hz | 9.7VA | |
60Hz | 8.5VA | ||
出力用 | DC12V | 4.5W | |
DC24V | 5.0W |
リレー・SSR組合せ表
用途 | 電圧仕様 | 搭載リレー(オムロン製) | 適合SSR(オムロン製) | |
---|---|---|---|---|
入力用 | A11 | AC100V/110V | G7T-1122S | G3TA-IAZR02S AC100-240V |
A22 | AC200V/220V | G3TA-IAZR02S AC100-240V | ||
D02 | DC24V | G3TA-IDZR02S DC5-24V | ||
出力用 | D02 | AC100V~240V負荷 | a接点:G7T-1112S b接点:G7T-1012S(標準外) | G3TA-OA202SZ DC24V |
DC5V~48V負荷 | G3TA-ODX02S DC24V | |||
DC48V~200V負荷 | G3TA-OD201S DC24V |
SSRには極性があります。端子台上段がプラス、下段がマイナスです。極性を間違えると動作しません。
出力用SSRを使用する場合は、1個おきでご使用下さい。(最大4点)

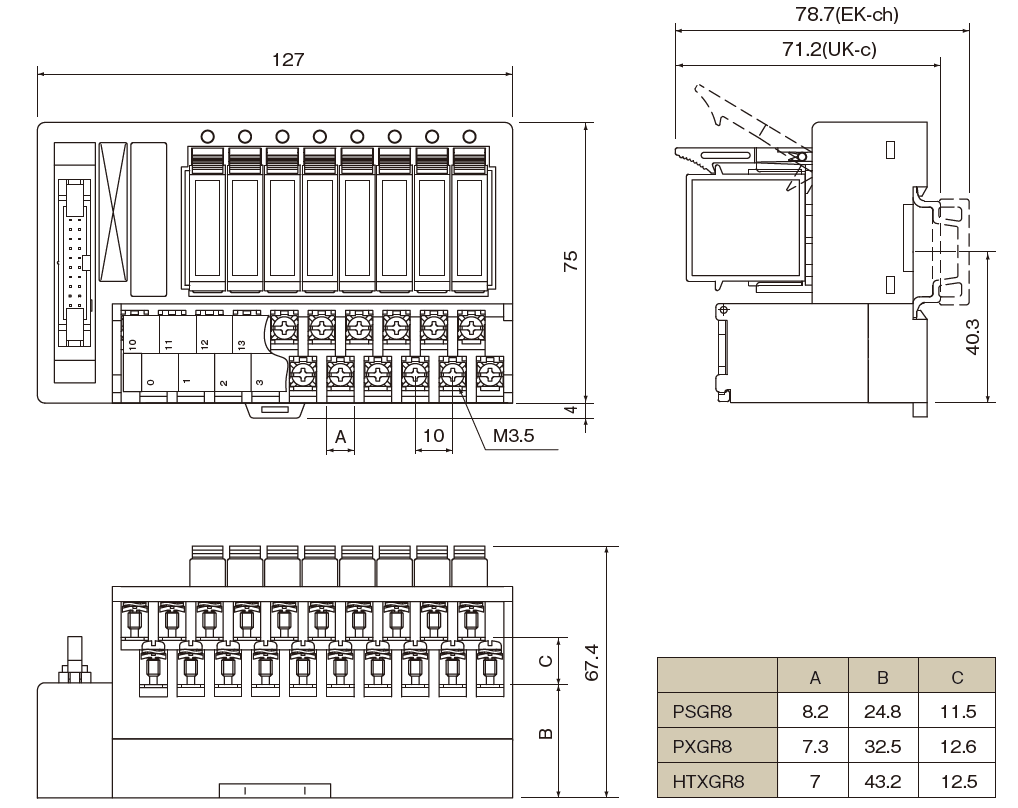

外形寸法図

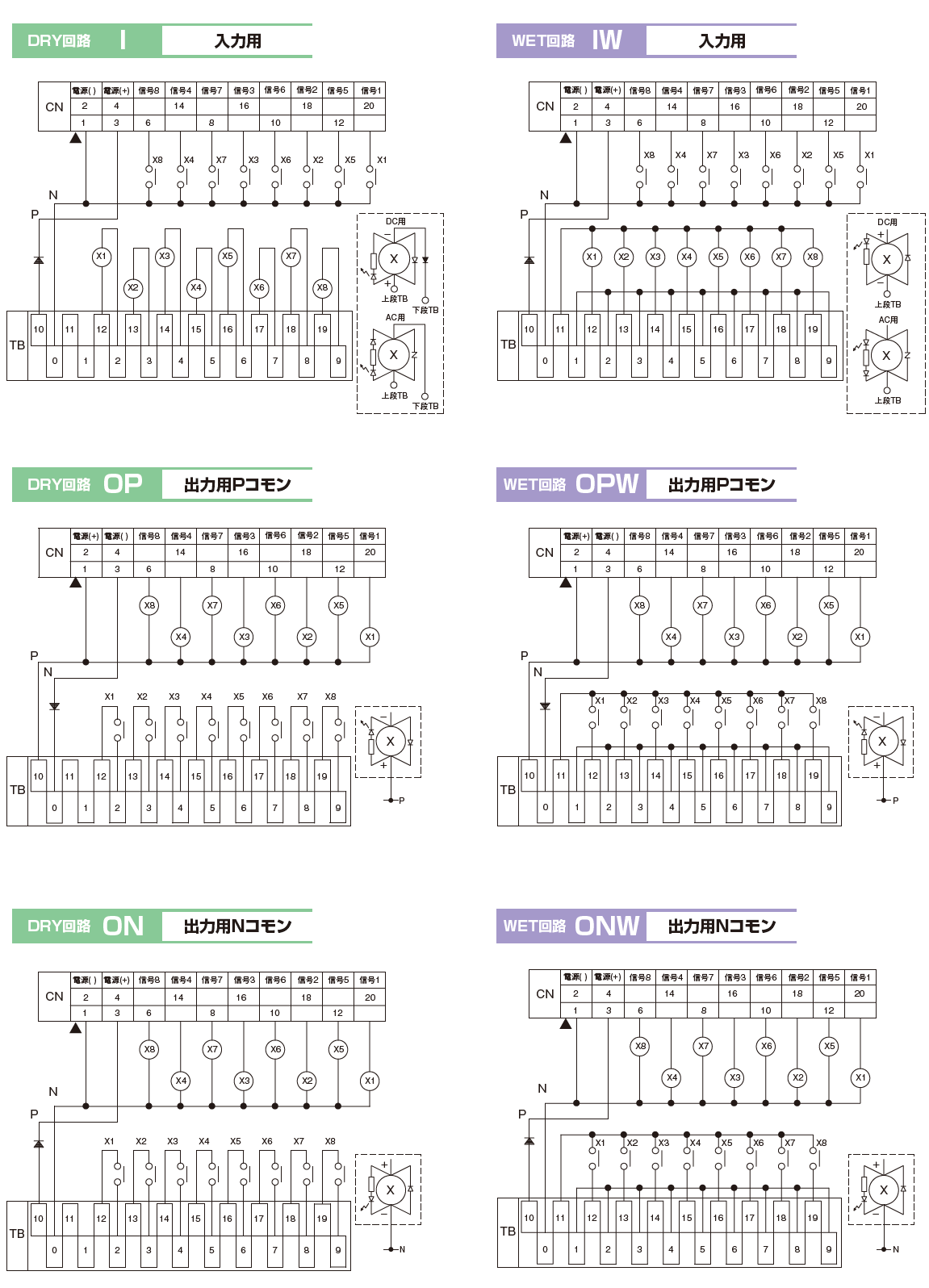

回路図
接続ケーブル
8点用接続ケーブルについては、お問い合わせください。
アクセサリ
型式 | 適合レール | 梱包数 | |
---|---|---|---|
取付レール | UK-c(1.0m、1.5m、2.0m) | ― | 10 |
EK-ch(1.0m、1.5m、2.0m) | ― | 10 | |
固定金具 | UK-b | UK-c、EK-ch | 100 |
レールエンドキャップ | UK-ec | UK-c | 100 |
EK-ec | EK-ch | 100 |
型式 | 定格電流 | 適備考 | |
---|---|---|---|
短絡板 | P10-( )SLC | 8A | ( )極数 2,3,4,5,6,7,8 |
ご使用上の注意
リレーの交換について
- 感電や誤動作の原因となりますので、電源を入れた状態でリレーの着脱をしないでください。
- 本体定格と異なる電圧のリレーは搭載できません。
配線について
- 故障の原因となりますので、電源及び各信号の電圧及び極性にご注意ください。
- 電源を入れた状態でコネクタの着脱をしないでください。誤動作の原因となります。
- 接続ケーブルは確実に固定されていることを確認ください。
コネクタのピン番号について
- コネクタのピン番号の表示方法にご注意ください。
- 富士通製コネクタはA/B列表示となりますので、下記をご参考ください。
SSRをご使用の場合
- 出力用のSSRを使用する場合は1個おきでご使用ください。
- 周囲温度により負荷電流は下記の通りとなります。
- 接続の際は極性にご注意ください。(端子台上段がプラス、下段がマイナス側になります。)
安全に関するご注意
- 表示された定格範囲内でお使いください。
- 当社製品は人命にかかわるような状況の下で使用される機器に用いられることを目的として設計・製造されたものではありません。
- 特殊用途をご検討の際には、お問い合わせください。
- 故障による重大事故が予測される設備に適用される際は、安全装置を設置してください。
- 有機溶剤、油脂類などがかからない状態でご使用ください。
- 高温、多湿、塵埃、腐食性ガス、振動衝撃など異常環境下での使用はお避けください。
- 製品の接点定格を超える負荷に対して絶対に使用しないでください。絶縁不良や接点の溶着など、規定の性能を損なうばかりでなくリレー自体の焼損や故障の原因となります。
- リレーの耐久性は使用条件により大きく異なります。ご使用に当たっては使用条件を確認の上ご使用ください。
